Hướng dẫn lựa chọn vật liệu tấm phân chia máy nghiền thanh
Máy nghiền thanh là một loại thiết bị nghiền được sử dụng rộng rãi trong các ngành công nghiệp như khai thác mỏ và xi măng. Tấm chắn là một bộ phận quan trọng của máy nghiền thanh. Tính chất vật liệu của tấm chắn ảnh hưởng trực tiếp đến hiệu suất nghiền, tuổi thọ và chi phí vận hành của máy nghiền, do đó việc lựa chọn vật liệu phù hợp cho tấm chắn là rất quan trọng.

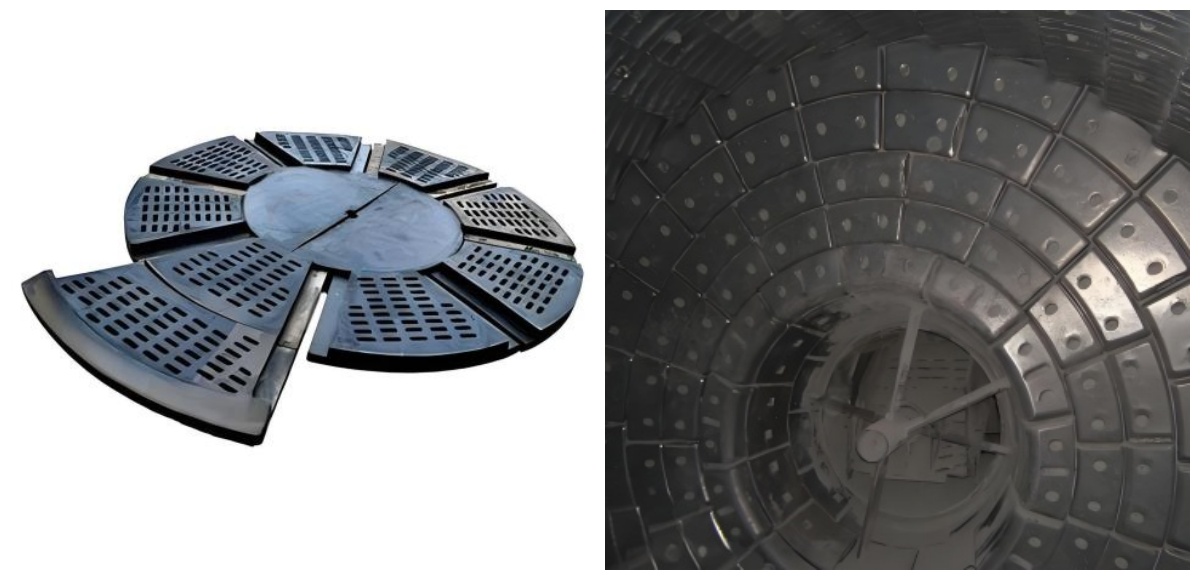

Tấm chắn chia bên trong máy nghiền thành các khoang khác nhau, cho phép vật liệu nghiền di chuyển ở các trạng thái khác nhau và thực hiện các chức năng nghiền khác nhau trong mỗi khoang. Nó cũng kiểm soát lưu lượng và hướng của vật liệu bên trong máy nghiền. Sự mài mòn của tấm chắn chủ yếu bao gồm mài mòn va đập và mài mòn. Mài mòn va đập là do va đập của các thanh thép, dẫn đến biến dạng dẻo, nứt và thậm chí bong tróc trên bề mặt tấm chắn. Mài mòn là do chuyển động tương đối của vật liệu so với bề mặt tấm chắn, cắt và mài bề mặt tấm chắn. Hơn nữa, tạp chất và vật cứng trong vật liệu có thể làm trầm trọng thêm sự mài mòn của tấm chắn. Việc lựa chọn vật liệu tấm chắn phù hợp có thể giảm thiểu hiệu quả sự mài mòn của tấm chắn và kéo dài tuổi thọ của nó.
Vật liệu tấm chắn máy nghiền thanh thông dụng và đặc tính hiệu suất của chúng
(I) Thép Mangan cao
Thép Mangan cao có độ bền và khả năng làm cứng tuyệt vời. Khi chịu tải trọng va đập, bề mặt của nó nhanh chóng được làm cứng, tăng độ cứng và khả năng chống mài mòn. Tuy nhiên, trong máy nghiền thanh, nếu lực va đập của vật liệu nghiền lên tấm chắn không đủ, thép Mangan cao sẽ không được làm cứng hoàn toàn và khả năng chống mài mòn của nó sẽ bị ảnh hưởng. Hơn nữa, thép Mangan cao có giới hạn chảy thấp, dễ bị chảy dẻo và biến dạng phồng. Nó cũng không có từ tính, khiến nó không phù hợp cho các ứng dụng đòi hỏi hấp thụ sắt.
(II) Gang Crom Cao
Gang Crom cao có độ cứng và khả năng chống mài mòn cao, đạt độ cứng 55-62 HRC và tuổi thọ cao. Tuy nhiên, gang Crom cao có độ bền kém, với độ bền va đập thường dao động từ 4-10 J/cm². Khi được sử dụng làm vật liệu tấm chắn máy nghiền thanh, nó dễ bị gãy dưới tải trọng va đập cao. Hơn nữa, gang crom cao chứa một lượng lớn kim loại quý, khiến nó tương đối đắt tiền.
(III) Thép hợp kim đa nguyên tố cacbon trung bình
Thép hợp kim đa nguyên tố cacbon trung bình là vật liệu tương đối lý tưởng cho tấm chắn. Độ cứng của nó có thể đạt khoảng HRC55, độ bền kéo σb > 900 N/mm², và khả năng chống mài mòn gần bằng hoặc tương đương với gang crom cao và gấp khoảng ba lần so với thép mangan cao. Hơn nữa, thép hợp kim đa nguyên tố cacbon trung bình có độ dẻo dai tuyệt vời, với độ dẻo dai va đập từ 20-30 J/cm², cao hơn đáng kể so với gang crom cao. Vật liệu này dễ sản xuất, có nguồn nguyên liệu thô dồi dào và giá thành tương đối rẻ.
Việc lựa chọn vật liệu tấm chắn cho máy nghiền thanh cần xem xét toàn diện nhiều yếu tố, bao gồm điều kiện vận hành, chi phí và tuổi thọ. Trong các ứng dụng thực tế, việc lựa chọn vật liệu tấm chắn tối ưu nên được điều chỉnh phù hợp với điều kiện vận hành và yêu cầu sản xuất cụ thể để tối đa hóa hiệu suất nghiền và lợi ích kinh tế của máy nghiền thanh.
