Giới thiệu tóm tắt về sáu thành phần của máy nghiền hàm

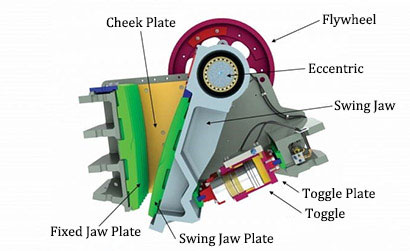

Trong sản xuất cát và sỏi, máy nghiền hàm là một thiết bị nghiền tương đối phổ biến, bao gồm khung, tấm hàm và tấm bảo vệ bên, bộ phận truyền động, thiết bị điều chỉnh, bánh đà, thiết bị bôi trơn, v.v. Ở đây, chúng tôi sẽ giới thiệu ngắn gọn về sáu thành phần chính của máy nghiền hàm.

1. Khung

Khung là một khung cứng có bốn thành hở ở trên và dưới. Chức năng của nó là đỡ trục lệch tâm và chịu phản ứng của vật liệu bị nghiền nát. Nó cần có độ bền và độ cứng nhất định. Nó thường được đúc nguyên khối bằng thép đúc. Đối với máy móc nhỏ, nó cũng có thể được thay thế bằng gang chất lượng cao. Khung của máy móc lớn thường được đúc thành khối và sau đó cố định lại với nhau bằng vít. Quá trình đúc tương đối phức tạp. Khung máy nghiền hàm nhỏ tự phát triển cũng có thể được hàn bằng một tấm thép có độ dày nhất định, nhưng độ cứng của nó không cao.

2. Kẹp hàm và khung

Hàm cố định và hàm di động được cấu tạo từ hai bộ phận: đế hàm và tấm hàm. Tấm hàm là bộ phận làm việc và được kết nối với đế hàm bằng vít, thanh sắt nêm, v.v. Đế hàm của hàm cố định là thành trước của khung và hàm di động được treo trên chu vi. Nó cần có độ cứng và độ bền nhất định để chịu được lực phản ứng trong quá trình nghiền, vì vậy thép đúc hoặc gang thường được sử dụng.

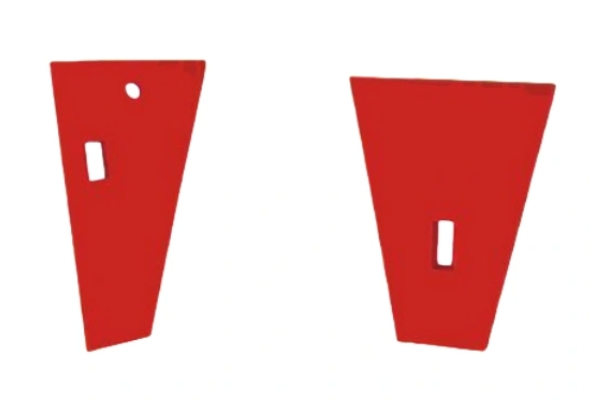

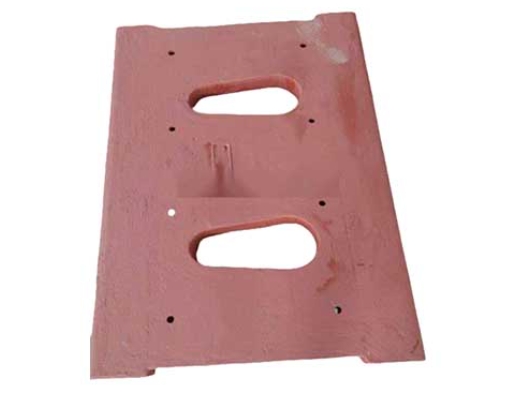

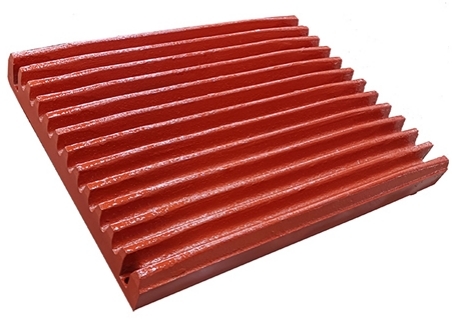

Các bộ phận máy nghiền hàm do công ty chúng tôi sản xuất

3. Các bộ phận truyền động

Trục lệch tâm là trục chính của máy nghiền, chịu lực uốn và xoắn lớn. Ống lót bên trong của ổ trục được đúc bằng hợp kim babbitt và xử lý bề mặt. Một puli được lắp ở một đầu của trục lệch tâm và một bánh đà được lắp ở đầu kia.

4. Bộ điều chỉnh

Cơ cấu điều chỉnh bao gồm hình nêm, hình đệm, hình thủy lực, v.v. Cấu trúc hình nêm thường được sử dụng, bao gồm hai cấu trúc hình nêm, cấu trúc hình nêm phía trước có thể di chuyển qua lại để đẩy vào phía sau; nêm phía sau là nêm điều chỉnh có thể di chuyển lên xuống. Độ dốc của hai nêm được đảo ngược và vít dẫn động nêm phía sau di chuyển lên xuống để điều chỉnh kích thước của chất thải. Máy nghiền hàm nhỏ điều chỉnh chất thải bằng cách tăng hoặc giảm số lượng miếng đệm giữa giá đỡ tấm đẩy và khung.

5. Bánh đà quay

Bánh đà của máy nghiền hàm được sử dụng để lưu trữ năng lượng tạo ra bởi chuyển động của hàm di động, sau đó được sử dụng để tạo hình công nghiệp, làm cho tính nhất quán của công việc của máy đồng đều hơn. Puly cũng hoạt động như một bánh đà. Vật liệu của bánh đà thường là gang hoặc thép và là một khối duy nhất trên các máy nhỏ. Khi chế tạo và lắp đặt bánh đà, cần chú ý đến sự cân bằng tĩnh của nó.

6. Cơ chế bôi trơn

Các ổ trục của trục lệch tâm thường được bôi trơn theo cách tuần hoàn trung tâm. Các bề mặt ổ trục của trục chính và tấm đẩy thường được bôi trơn bằng mỡ bôi trơn bằng súng dầu thủ công. Vì góc xoay của vòi phun chuyển động nhỏ nên rất khó để bôi trơn trục chính và ống lót ổ trục. Thông thường, một số rãnh dầu trục được đào ở dưới cùng của ống lót ổ trục và một rãnh dầu hình khuyên được đào ở giữa để kết nối hai ống lót ổ trục, sau đó bơm dầu được sử dụng để ép bơ khô bôi trơn ống lót ổ trục.

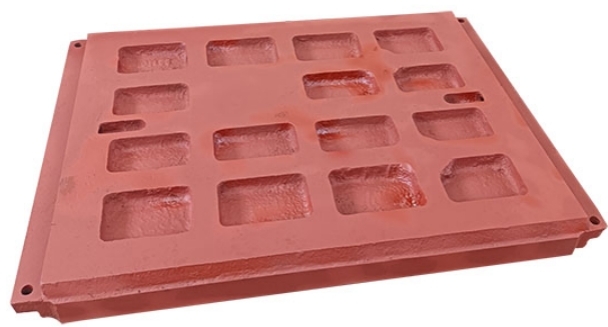

Các bộ phận máy nghiền hàm do công ty chúng tôi sản xuất
